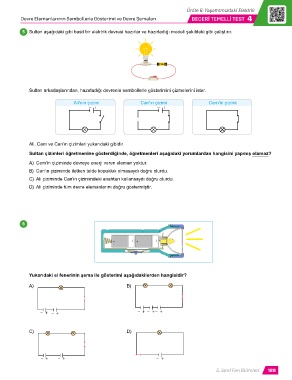

P. 190
Ünite 6: Yaşamımızdaki Elektrik
Devre Elemanlarının Sembollerle Gösterimi ve Devre Şemaları BECERI TEMELLI TEST 4
5 Sultan aşağıdaki gibi basit bir elektrik devresi hazırlar ve hazırladığı modeli şekildeki gibi çalıştırır.
Sultan arkadaşlarından, hazırladığı devrenin sembollerle gösterimini çizmelerini ister.
Ali'nin çizimi Can'ın çizimi Cem'in çizimi
- + - +
Ali, Cem ve Can’ın çizimleri yukarıdaki gibidir.
Sultan çizimleri öğretmenine gösterdiğinde, öğretmenleri aşağıdaki yorumlardan hangisini yapmış olamaz?
A) Cem’in çiziminde devreye enerji veren eleman yoktur.
B) Can’ın çiziminde iletken telde kopukluk olmasaydı doğru olurdu.
C) Ali çiziminde Can’ın çizimindeki anahtarı kullansaydı doğru olurdu.
D) Ali çiziminde tüm devre elemanlarını doğru göstermiştir.
6
- + - +
Yukarıdaki el fenerinin şema ile gösterimi aşağıdakilerden hangisidir?
A) B )
C) + − + − D ) + −+ − + −
+ −
+ −
+ −
5. Sınıf Fen Bilimleri 189
