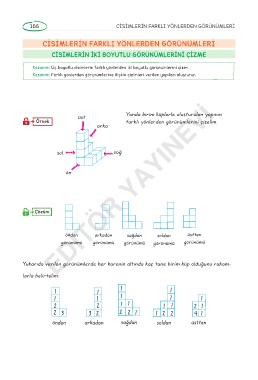

166                              CİSİMLERİN FARKLI YÖNLERDEN GÖRÜNÜMLERİ


                 CİSİMLERİN FARKLI YÖNLERDEN GÖRÜNÜMLERİ

                    CİSİMLERİN İKİ BOYUTLU GÖRÜNÜMLERİNİ ÇİZME

             Kazanım:  Üç boyutlu cisimlerin farklı yönlerden iki boyutlu görünümlerini çizer.
             Kazanım:  Farklı yönlerden görünümlerine ilişkin çizimleri verilen yapıları oluşturur.







                                                Yanda birim küplerle oluşturulan yapının
                              üst
              Örnek                             farklı yönlerden görünümlerini çizelim.
                                     arka




                      sol                   sağ   YAYINEVİ


                          ön

                      EDİTÖR




              Çözüm




                         önden      arkadan     sağdan      soldan     üstten
                        görünümü    görünümü   görünümü   görünümü    görünümü



          Yukarıda verilen görünümlerde her karenin altında kaç tane birim küp olduğunu rakam-
          larla belirtelim:


                     1               1        1                 1
                     1               1        1                 1           1
                     2               2        1 1             1 1         2 1
                     2 3          3  2        2 2  1       1 2   2        4 1
                     önden       arkadan      sağdan        soldan       üstten
