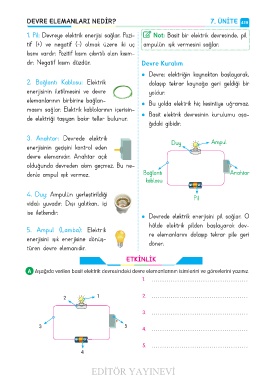

DEVRE ELEMANLARI NEDIR? 7. ÜNITE 419

1. Pil: Devreye elektrik enerjisi sağlar. Pozi- { Not: Basit bir elektrik devresinde, pil
tif (+) ve negatif (-) olmak üzere iki uç ampulün ışık vermesini sağlar.

kısmı vardır. Pozitif kısım çıkıntılı olan kısım-
dır. Negatif kısım düzdür. Devre Kuralım

Devre; elektriğin kaynaktan başlayarak,
2. Bağlantı Kablosu: Elektrik dolaşıp tekrar kaynağa geri geldiği bir

enerjisinin iletilmesini ve devre yoldur.
elemanlarının birbirine bağlan- Bu yolda elektrik hiç kesintiye uğramaz.

masını sağlar. Elektrik kablolarının içerisin-
de elektriği taşıyan bakır teller bulunur. Basit elektrik devresinin kurulumu aşa-
ğıdaki gibidir.

3. Anahtar: Devrede elektrik Ampul
enerjisinin geçişini kontrol eden Duy

devre elemanıdır. Anahtar açık
olduğunda devreden akım geçmez. Bu ne-
denle ampul ışık vermez. Bağlantı Anahtar
kablosu

4. Duy: Ampulün yerleştirildiği Pil
vidalı yuvadır. Dışı yalıtkan, içi
ise iletkendir.
Devrede elektrik enerjisini pil sağlar. O
hâlde elektrik pilden başlayarak dev-
5. Ampul (Lamba): Elektrik
enerjisini ışık enerjisine dönüş- re elemanlarını dolaşıp tekrar pile geri

türen devre elemanıdır. döner.

ETKINLIK

A Aşağıda verilen basit elektrik devresindeki devre elemanlarının isimlerini ve görevlerini yazınız.
1.

2 1 2.

3.

3 5
4.

5.
4
