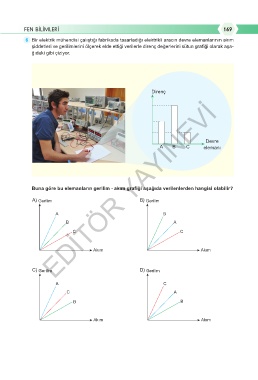

6 Bir elektrik mühendisi çalıştığı fabrikada tasarladığı elektrikli aracın devre elemanlarının akım
şiddetleri ve gerilimlerini ölçerek elde ettiği verilerle direnç değerlerini sütun grafiği olarak aşa-
ğıdaki gibi çiziyor.
Direnç
EDİTÖR YAYINEVİ
Devre
A B C elemanı
Buna göre bu elemanların gerilim - akım grafiği aşağıda verilenlerden hangisi olabilir?
A) Gerilim B) Gerilim
A B
B A
C C
Akım Akım
C) Gerilim D) Gerilim
A C
C A
B B
Akım Akım
