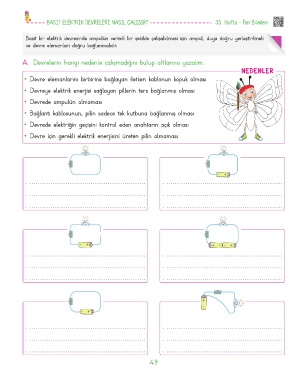

BASİT ELEKTRİK DEVRELERİ NASIL ÇALIŞIR?                                35. Hafta - Fen Bilimleri


            Basit bir elektrik devresinde ampulün verimli bir şekilde çalışabilmesi için ampul, duya doğru yerleştirilmeli
            ve devre elemanları doğru bağlanmalıdır.


           A.  Devrelerin hangi nedenle çalışmadığını bulup altlarına yazalım.
                                                                                                       NEDENLER

              • Devre elemanlarını birbirine bağlayan iletken kablonun kopuk olması

              • Devreye elektrik enerjisi sağlayan pillerin ters bağlanmış olması

              • Devrede ampulün olmaması

              • Bağlantı kablosunun, pilin sadece tek kutbuna bağlanmış olması

              • Devrede elektriğin geçişini kontrol eden anahtarın açık olması

              • Devre için gerekli elektrik enerjisini üreten pilin olmaması                 -  +



























                                                                                            +  -  -  +
                                     +
                                   -











                                                                                      +
                                                                                      -
                                   -
                                      +
