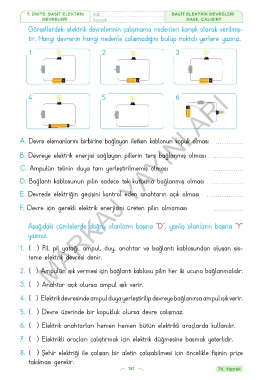

7. ÜNİTE: BASİT ELEKTRİK Adı : BASİT ELEKTRİK DEVRELERİ
DEVRELERİ Soyadı : NASIL ÇALIŞIR?
A Görsellerdeki elektrik devrelerinin çalışmama nedenleri karışık olarak verilmiş-

tir. Hangi devrenin hangi nedenle çalışmadığını bulup noktalı yerlere yazınız.

1 2 3

MARKAJ YAYINLARI
4 5 6

A. Devre elemanlarını birbirine bağlayan iletken kablonun kopuk olması

B. Devreye elektrik enerjisi sağlayan pillerin ters bağlanmış olması

C. Ampulün telinin duya tam yerleştirilmemiş olması

D. Bağlantı kablosunun pilin sadece tek kutbuna bağlanmış olması

E. Devrede elektriğin geçişini kontrol eden anahtarın açık olması

F. Devre için gerekli elektrik enerjisini üreten pilin olmaması

B Aşağıdaki cümlelerde doğru olanların başına “D”, yanlış olanların başına “Y”
yazınız.

1. ( ) Pil, pil yatağı, ampul, duy, anahtar ve bağlantı kablosundan oluşan sis-
teme elektrik devresi denir.

2. ( ) Ampulün ışık vermesi için bağlantı kablosu pilin her iki ucuna bağlanmalıdır.

3. ( ) Anahtar açık olursa ampul ışık verir.

4. ( ) Elektrik devresinde ampul duya yerleştirilip devreye bağlanırsa ampul ışık verir.

5. ( ) Devre üzerinde bir kopukluk olursa devre çalışmaz.

6. ( ) Elektrik anahtarları hemen hemen bütün elektrikli araçlarda kullanılır.

7. ( ) Elektrikli araçları çalıştırmak için elektrik düğmesine basmak yeterlidir.

8. ( ) Şehir elektriği ile çalışan bir aletin çalışabilmesi için öncelikle fişinin prize

takılması gerekir.
151
