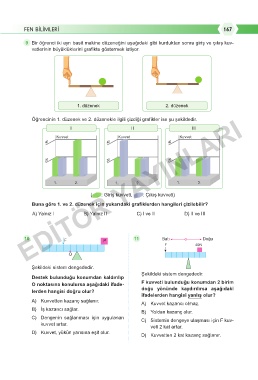

           9  Bir öğrenci iki ayrı basit makine düzeneğini aşağıdaki gibi kurduktan sonra giriş ve çıkış kuv-
             vetlerinin büyüklüklerini grafikte göstermek istiyor.











                              1. düzenek                       2. düzenek
          EDİTÖR YAYINLARI
             Öğrencinin 1. düzenek ve 2. düzenekle ilgili çizdiği grafikler ise şu şekildedir.
                           I                      II                     III
                      Kuvvet                 Kuvvet                 Kuvvet









                     1.      2.             1.      2.             1.      2.

                                   (   : Giriş kuvveti,   : Çıkış kuvveti)
             Buna göre 1. ve 2. düzenek için yukarıdaki grafiklerden hangileri çizilebilir?
             A) Yalnız I        B) Yalnız II        C) I ve II        D) II ve III




          10             F              P          11         Batı           Doğu
                                                               F          40N
                           O


             Şekildeki sistem dengededir.
                                                      Şekildeki sistem dengededir.
             Destek bulunduğu konumdan kaldırılıp
             O noktasına konulursa aşağıdaki ifade-   F kuvveti bulunduğu konumdan 2 birim
             lerden hangisi doğru olur?               doğu  yönünde  kaydırılırsa  aşağıdaki
                                                      ifadelerden hangisi yanlış olur?
             A)  Kuvvetten kazanç sağlanır.
                                                      A)  Kuvvet kazancı olmaz.
             B)  İş kazancı sağlar.                   B)  Yoldan kazanç olur.
             C)  Dengenin  sağlanması  için  uygulanan   C)  Sistemin dengeye ulaşması için F kuv-
                kuvvet artar.
                                                         veti 2 kat artar.
             D)  Kuvvet, yükün yarısına eşit olur.
                                                      D)  Kuvvetten 2 kat kazanç sağlanır.
