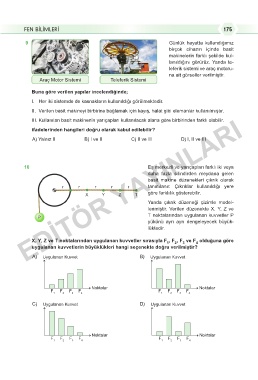

Page 175 - 8. SINIF VIP FEN BİLİMLERİ SORU BANKASI - EDİTÖR YAYINLARI

FEN BİLİMLERİ 175

9 Günlük hayatta kullandığımız
birçok cihazın içinde basit
makinelerin farklı şekilde kul-
lanıldığını görürüz. Yanda te-
leferik sistemi ve araç motoru-
na ait görseller verilmiştir.
Araç Motor Sistemi Teleferik Sistemi

Buna göre verilen yapılar incelendiğinde;
I. Her iki sistemde de kasnakların kullanıldığı görülmektedir.
II. Verilen basit makineyi birbirine bağlamak için kayış, halat gibi elemanlar kullanılmıştır.
EDİTÖR YAYINLARI
III. Kullanılan basit makinenin yarıçapları kullanılacak alana göre birbirinden farklı olabilir.
ifadelerinden hangileri doğru olarak kabul edilebilir?

A) Yalnız II B) I ve II C) II ve III D) I, II ve III

10 Eş merkezli ve yarıçapları farklı iki veya
daha fazla silindirden meydana gelen
basit makine düzenekleri çıkrık olarak
r r r r r tanımlanır. Çıkrıklar kullanıldığı yere
X Y Z T göre farklılık gösterebilir.
Yanda çıkrık düzeneği çizimle model-
lenmiştir. Verilen düzenekte X, Y, Z ve
T noktalarından uygulanan kuvvetler P
P
yükünü ayrı ayrı dengeleyecek büyük-
lüktedir.

X, Y, Z ve T noktalarından uygulanan kuvvetler sırasıyla F , F , F ve F olduğuna göre
3
1
2
4
uygulanan kuvvetlerin büyüklükleri hangi seçenekte doğru verilmiştir?
A) Uygulanan Kuvvet B) Uygulanan Kuvvet

Noktalar Noktalar
F F F F F F F F
1 2 3 4 1 2 3 4
C) Uygulanan Kuvvet D) Uygulanan Kuvvet

Noktalar Noktalar
F F F F F F F F
1 2 3 4 1 2 3 4
