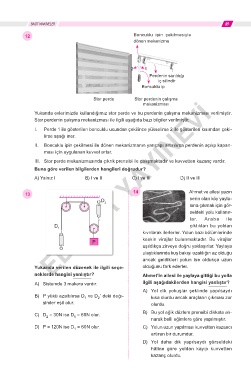

BASİT MAKİNELER                                                        89

          12                                      Boncuklu  ipin  çekilmesiyle
                                                  dönen mekanizma




                                                 2    1
                                                        Perdenin sarıldığı
                                                           iç silindir
                                                     Boncuklu ip

                                    Stor perde     Stor perdenin çalışma
                                                      mekanizması
              Yukarıda evlerimizde kullandığımız stor perde ve bu perdenin çalışma mekanizması verilmiştir.
              Stor perdenin çalışma mekanizması ile ilgili aşağıda bazı bilgiler verilmiştir.
              I.   Perde 1 ile gösterilen boncuklu ucundan çekilince yükselirse 2 ile gösterilen kısımdan çeki-
                 lirse aşağı iner.
              II.  Boncuklu ipin çekilmesi ile dönen mekanizmanın yarıçapı artırılırsa perdenin açılıp kapan-
                 ması için uygulanan kuvvet artar. YAYINEVİ
              III.  Stor perde mekanizmasında çıkrık prensibi ile çalışmaktadır ve kuvvetten kazanç vardır.
              Buna göre verilen bilgilerden hangileri doğrudur?
              A) Yalnız I       B) I ve II        C) I ve III       D) II ve III
                    EDİTÖR
                                                  14                   Ahmet ve ailesi yazın
          13
                                      D                                serin olan köy yayla-
                                        2
                                                                       sına çıkmak için gör-
                                                                       seldeki yolu kullanır-
                                                                       lar.   Araba   ile
                     D                                                 çıktıkları  bu  yoldan
                      1
                                                      kıvrılarak ilerlerler. Yolun bazı bölümlerinde
                                   P                  keskin  virajlar  bulunmaktadır.  Bu  virajlar
                                                      aşıldıkça zirveye doğru yaklaşırlar. Yaylaya
                                                      ulaştıklarında kuş bakışı uzaklığın az olduğu
                                                      ancak  geldikleri  yolun  ise  oldukça  uzun
              Yukarıda verilen düzenek ile ilgili seçe-  olduğunu fark ederler.
              neklerde hangisi yanlıştır?             Ahmet’in ailesi ile yaylaya gittiği bu yolla

              A)  Sistemde 3 makara vardır.           ilgili aşağıdakilerden hangisi yanlıştır?
                                                      A)  Yol  dik  yokuşlar  şeklinde  yapılsaydı
              B)  P yükü azaltılırsa D  ve D ’ deki deği-  kısa olurdu ancak araçların çıkması zor
                                1
                                     2
                 şimler eşit olur.                       olurdu.
                                                      B)  Bu yol eğik düzlem prensibi dikkate alı-
              C)  D  = 30N ise D  = 60N olur.
                  2
                            1
                                                         narak belli eğimlere göre yapılmıştır.
              D)  P = 120N ise D  = 60N olur.         C)  Yolun uzun yapılması kuvvetten kazancı
                            1
                                                         artıran bir durumdur.
                                                      D)  Yol  daha  dik  yapılsaydı  görseldeki
                                                         hâline  göre  yoldan  kayıp  kuvvetten
                                                         kazanç olurdu.
