OPTİK 153

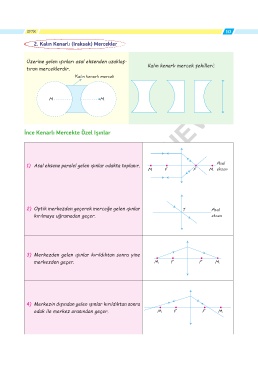

2. Kalın Kenarlı (Iraksak) Mercekler

Üzerine gelen ışınları asal eksenden uzaklaş-
tıran merceklerdir. Kalın kenarlı mercek şekilleri;
Kalın kenarlı mercek

M M
YAYINEVİ

İnce Kenarlı Mercekte Özel Işınlar

1) Asal eksene paralel gelen ışınlar odakta toplanır. Asal
M F F M eksen

EDİTÖR

2) Optik merkezden geçerek merceğe gelen ışınlar T Asal
kırılmaya uğramadan geçer. eksen

3) Merkezden gelen ışınlar kırıldıktan sonra yine
merkezden geçer. M F F M

4) Merkezin dışından gelen ışınlar kırıldıktan sonra
odak ile merkez arasından geçer. M F F M
