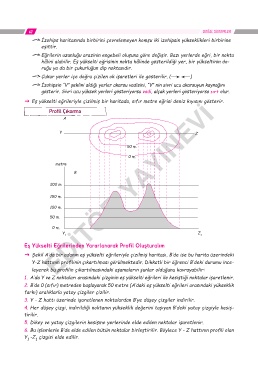

62 DOĞAL SİSTEMLER
F
İzohips haritasında birbirini çevrelemeyen komşu iki izohipsin yükseklikleri birbirine
eşittir.
F
Eğrilerin uzunluğu arazinin engebeli oluşuna göre değişir. Bazı yerlerde eğri, bir nokta
hâlini alabilir. Eş yükselti eğrisinin nokta hâlinde gösterildiği yer, bir yükseltinin do-
ruğu ya da bir çukurluğun dip noktasıdır.
F )
Çukur yerler içe doğru çizilen ok işaretleri ile gösterilir. (
F
İzohipsin “V” şeklini aldığı yerler akarsu vadisini, “V” nin sivri ucu akarsuyun kaynağını
gösterir. Sivri ucu yüksek yerleri gösteriyorsa vadi, alçak yerleri gösteriyorsa sırt olur.
ˇ Eş yükselti eğrileriyle çizilmiş bir haritada, sıfır metre eğrisi deniz kıyısını gösterir.
YAYINEVİ
Profil Çıkarma
A

Y Z

50 m.
0 m.
metre
B
EDİTÖR
200 m.
150 m.

100 m.
50 m.
0 m.
Y Z
1 1
Eş Yükselti Eğrilerinden Yararlanarak Profil Oluşturalım
ˇ Şekil A’da bir adanın eş yükselti eğrileriyle çizilmiş haritası, B’de ise bu harita üzerindeki
Y-Z hattının profilinin çıkartılması görülmektedir. Dikkatli bir öğrenci B’deki durumu ince-
leyerek bu profilin çıkartılmasındaki aşamaların şunlar olduğunu kavrayabilir:
1. A’da Y ve Z noktaları arasındaki çizginin eş yükselti eğrileri ile kesiştiği noktalar işaretlenir.
2. B’de 0 (sıfır) metreden başlayarak 50 metre (A’daki eş yükselti eğrileri arasındaki yükseklik
farkı) aralıklarla yatay çizgiler çizilir.
3. Y - Z hattı üzerinde işaretlenen noktalardan B’ye düşey çizgiler indirilir.
4. Her düşey çizgi, indirildiği noktanın yükseklik değerini taşıyan B’deki yatay çizgiyle kesiş-
tirilir.
5. Dikey ve yatay çizgilerin kesişme yerlerinde elde edilen noktalar işaretlenir.
6. Bu işlemlerle B’de elde edilen bütün noktalar birleştirilir. Böylece Y - Z hattının profili olan
Y -Z çizgisi elde edilir.
