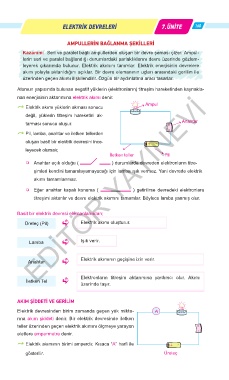

ELEKTRİK DEVRELERİ 7. ÜNİTE 160

AMPULLERİN BAĞLANMA ŞEKİLLERİ
Kazanım: Seri ve paralel bağlı ampullerden oluşan bir devre şeması çizer. Ampul-
lerin seri ve paralel bağlandığı durumlardaki parlaklıklarını devre üzerinde gözlem-
leyerek çıkarımda bulunur. Elektrik akımını tanımlar. Elektrik enerjisinin devrelere
akım yoluyla aktarıldığını açıklar. Bir devre elemanının uçları arasındaki gerilim ile
üzerinden geçen akımı ilişkilendirir. Özgün bir aydınlatma aracı tasarlar.
Atomun yapısında bulunan negatif yüklerin (elektronların) titreşim hareketinden kaynakla-
İletken Tel EDİTÖR YAYINEVİ
nan enerjisinin aktarımına elektrik akımı denir.
Ampul
c Elektrik akımı yüklerin akması sonucu
değil, yüklerin titreşim hareketini ak-
tarması sonucu oluşur. Anahtar
c Pil, lamba, anahtar ve iletken tellerden
oluşan basit bir elektrik devresini ince- + -
leyecek olursak;
İletken teller Pil
 Anahtar açık olduğu ( ) durumlarda devreden elektronların titre-
şimleri kendini tamamlayamayacağı için lamba ışık vermez. Yani devrede elektrik
akımı tamamlanmaz.
 Eğer anahtar kapalı konuma ( ) getirilirse devredeki elektronlara
titreşimi aktarılır ve devre elektrik akımını tamamlar. Böylece lamba yanmış olur.

Basit bir elektrik devresi elemanlarından;
Üreteç (Pil) Elektrik akımı oluşturur.

Lamba Işık verir.

Anahtar Elektrik akımının geçişine izin verir.

Elektronların titreşim aktarımına yardımcı olur. Akımı
üzerinde taşır.

AKIM ŞIDDETI VE GERILIM
Elektrik devresinden birim zamanda geçen yük mikta- A
rına akım şiddeti denir. Bir elektrik devresinde iletken
teller üzerinden geçen elektrik akımını ölçmeye yarayan
aletlere ampermetre denir.

c Elektrik akımının birimi amperdir. Kısaca “A” harfi ile + -
gösterilir. Üreteç
