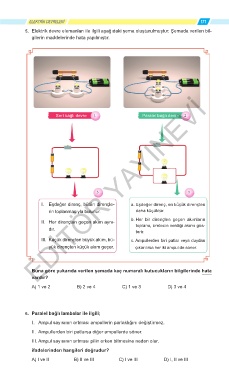

ELEKTRİK DEVRELERİ 171
5. Elektrik devre elemanları ile ilgili aşağıdaki şema oluşturulmuştur. Şemada verilen bil-
gilerin maddelerinde hata yapılmıştır.

EDİTÖR YAYINEVİ

Seri bağlı devre 1 Paralel bağlı devre 2

3 4

I. Eşdeğer direnç, bütün dirençle- a. Eşdeğer direnç, en küçük dirençten
rin toplanmasıyla bulunur. daha küçüktür.
b. Her bir dirençten geçen akımların
II. Her dirençten geçen akım aynı- toplamı, üretecin verdiği akımı gös-
dır.
terir.
III. Küçük dirençten büyük akım, bü- c. Ampullerden biri patlar veya duydan
yük dirençten küçük akım geçer. çıkarılırsa her iki ampul de söner.

Buna göre yukarıda verilen şemada kaç numaralı kutucukların bilgilerinde hata
vardır?
A) 1 ve 2 B) 2 ve 4 C) 1 ve 3 D) 3 ve 4

6. Paralel bağlı lambalar ile ilgili;
I. Ampul sayısının artması ampullerin parlaklığını değiştirmez.
II. Ampullerden biri patlarsa diğer ampullerde söner.
III. Ampul sayısının artması pilin erken bitmesine neden olur.
ifadelerinden hangileri doğrudur?
A) I ve II B) II ve III C) I ve III D) I, II ve III
