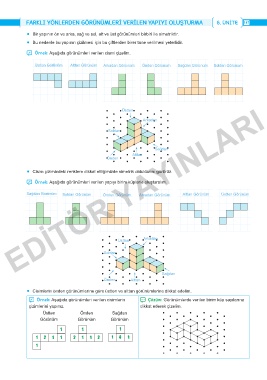

FARKLI YÖNLERDEN GÖRÜNÜMLERI VERILEN YAPIYI OLUŞTURMAARKLI YÖNLERDEN GÖRÜNÜMLERI VERILEN YAPIYI OLUŞTURMA 6. ÜNİTE 147
• Bir yapının ön ve arka, sağ ve sol, alt ve üst görünümleri birbiri ile simetriktir.
• Bu nedenle bu yapının çizilmesi için bu çiftlerden birer tane verilmesi yeterlidir.

̛ Örnek: Aşağıda görünümleri verilen cismi çizelim.

Üstten Görünüm Alttan Görünüm Arkadan Görünüm Önden Görünüm Sağdan Görünüm Soldan Görünüm

EDİTÖR YAYINLARI
Üstten

Arkadan

Soldan

Sağdan
Alttan
Önden

• Cisim çizimindeki renklere dikkat ettiğimizde simetrik olduklarını görürüz.

̛ Örnek: Aşağıda görünümleri verilen yapıyı birim küplerle oluşturalım.

Sağdan Görünüm Soldan Görünüm Önden Görünüm Arkadan Görünüm Alttan Görünüm Üstten Görünüm

Üstten Arkadan

Soldan

Sağdan
Önden Alttan
• Cisimlerin önden görünümlerine göre üstten ve alttan görünümlerine dikkat edelim.

̛ Örnek: Aşağıda görünümleri verilen cisimlerin ̚ Çözüm: Görünümlerde verilen birim küp sayılarına
çizimlerini yapınız. dikkat ederek çizelim.
Üstten Önden Sağdan
Görünüm Görünüm Görünüm

1 1 1
1 2 1 1 2 1 1 2 1 4 1
1
