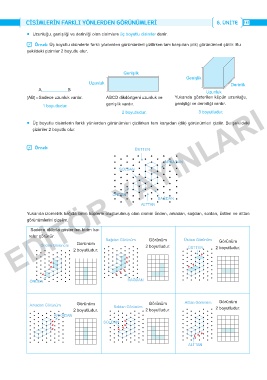

CISIMLERIN FARKLI YÖNLERDEN GÖRÜNÜMLERIARKLI YÖNLERDEN GÖRÜNÜMLERI 6. ÜNİTE 145
• Uzunluğu, genişliği ve derinliği olan cisimlere üç boyutlu cisimler denir.

̛ Örnek: Üç boyutlu cisimlerin farklı yönlerden görünümleri çizilirken tam karşıdan (dik) görünümleri çizilir. Bu
şekildeki çizimler 2 boyutlu olur.

Genişlik
Genişlik
Uzunluk Derinlik
A B
Uzunluk
[AB] = Sadece uzunluk vardır. ABCD dikdörtgeni uzunluk ve Yukarıda gösterilen küpün uzunluğu,
EDİTÖR YAYINLARI
1 boyutludur. genişlik vardır. genişliği ve derinliği vardır.
2 boyutludur. 3 boyutludur.
• Üç boyutlu cisimlerin farklı yönlerden görünümleri çizilirken tam karşıdan (dik) görünümleri çizilir. Bu şekildeki
çizimler 2 boyutlu olur.

̛ Örnek: ÜSTTEN

ARKADAN
SOLDAN

ÖNDEN
SAĞDAN
ALTTAN
Yukarıda izometrik kağıtla birim küplerle oluşturulmuş olan cismin önden, arkadan, sağdan, soldan, üstten ve alttan
görünümlerini çizelim.
Sadece oklarla gösterilen birim ka-
reler görünür.
Sağdan Görünüm Görünüm Üstten Görünüm Görünüm
Önden Görünüm Görünüm 2 boyutludur. 2 boyutludur.
2 boyutludur. ÜSTTEN

ÖNDEN SAĞDAN

Arkadan Görünüm Görünüm Soldan Görünüm Görünüm Alttan Görünüm Görünüm
2 boyutludur. 2 boyutludur. 2 boyutludur.
ARKADAN
SOLDAN

ALTTAN
