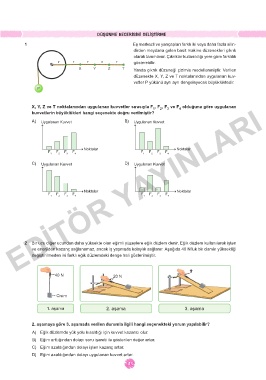

DÜŞÜNME BECERISINI GELIŞTIRME

1 Eş merkezli ve yarıçapları farklı iki veya daha fazla silin-
dirden meydana gelen basit makine düzenekleri çıkrık
olarak tanımlanır. Çıkrıklar kullanıldığı yere göre farklılık
r r r r r gösterebilir.
X Y Z T Yanda çıkrık düzeneği çizimle modellenmiştir. Verilen
düzenekte X, Y, Z ve T noktalarından uygulanan kuv-
vetler P yükünü ayrı ayrı dengeleyecek büyüklüktedir.
P

EDİTÖR YAYINLARI
X, Y, Z ve T noktalarından uygulanan kuvvetler sırasıyla F , F , F ve F olduğuna göre uygulanan
2
4
1
3
kuvvetlerin büyüklükleri hangi seçenekte doğru verilmiştir?
A) Uygulanan Kuvvet B) Uygulanan Kuvvet

Noktalar Noktalar
F F F F F F F F
1 2 3 4 1 2 3 4
C) Uygulanan Kuvvet D) Uygulanan Kuvvet

Noktalar Noktalar
F F F F F F F F
1 2 3 4 1 2 3 4

2 Bir ucu diğer ucundan daha yüksekte olan eğimli yüzeylere eğik düzlem denir. Eğik düzlem kullanılarak işten
ve enerjiden kazanç sağlanamaz, ancak iş yapmada kolaylık sağlanır. Aşağıda 40 N’luk bir cismin yüksekliği
değiştirilmeden iki farklı eğik düzlemdeki denge hali gösterilmiştir.

?
40 N 20 N

Cisim

1. aşama 2. aşama 3. aşama

2. aşamaya göre 3. aşamada verilen durumla ilgili hangi seçenekteki yorum yapılabilir?

A) Eğik düzlemde yük yolu kısaldığı için kuvvet kazancı olur.
B) Eğim arttığından dolayı soru işareti ile gösterilen değer artar.
C) Eğim azaldığından dolayı işten kazanç artar.
D) Eğim azaldığından dolayı uygulanan kuvvet artar.

14
