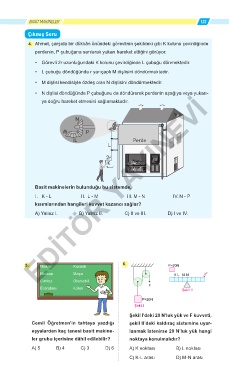

BASİT MAKİNELER 123

Çıkmış Soru
4� Ahmet, çarşıda bir dükkân önündeki görevlinin şekildeki gibi K kolunu çevirdiğinde
perdenin, P çubuğuna sarılarak yukarı hareket ettiğini görüyor.

• Görevli 2r uzunluğundaki K kolunu çevirdiğinde L çubuğu dönmektedir.
• L çubuğu döndüğünde r yarıçaplı M dişlisini döndürmektedir.
• M dişlisi kendisiyle özdeş olan N dişlisini döndürmektedir.
• N dişlisi döndüğünde P çubuğunu da döndürerek perdenin aşağıya veya yukarı-
EDİTÖR YAYINEVİ
ya doğru hareket etmesini sağlamaktadır.

N
M P
L Perde
L

2r
K

Basit makinelerin bulunduğu bu sistemde,
I. K - L II. L - M III. M - N IV. N - P
kısımlarından hangileri kuvvet kazancı sağlar?
A) Yalnız I. B) Yalnız II. C) II ve III. D) I ve IV.

5� Makas Kasnak 6� P=20N
Matkap Maşa K L M N F
Cımbız Otomobil
F
El arabası Kürek Şekil II
P=20N
Şekil I
Şekil I’deki 20 N’luk yük ve F kuvveti,
Cemil Öğretmen’in tahtaya yazdığı şekil II’deki kaldıraç sistemine uyar-
eşyalardan kaç tanesi basit makine- lanmak istenirse 20 N’luk yük hangi
ler grubu içerisine dâhil edilebilir? noktaya konulmalıdır?
A) 5 B) 4 C) 3 D) 6 A) K noktası B) L noktası
C) K-L arası D) M-N arası
