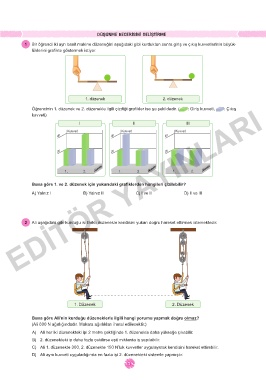

Page 139 - 7'DEN LGS'YE FEN BİLİMLERİ HAZIRLIK İLK ADIM - EDİTÖR YAYINLARI

DÜŞÜNME BECERISINI GELIŞTIRME

1 Bir öğrenci iki ayrı basit makine düzeneğini aşağıdaki gibi kurduktan sonra giriş ve çıkış kuvvetlerinin büyük-
lüklerini grafikte göstermek istiyor.

1. düzenek 2. düzenek
EDİTÖR YAYINLARI
Öğrencinin 1. düzenek ve 2. düzenekle ilgili çizdiği grafikler ise şu şekildedir. ( : Giriş kuvveti, : Çıkış
kuvveti)
I II III
Kuvvet Kuvvet Kuvvet

1. 2. 1. 2. 1. 2.

Buna göre 1. ve 2. düzenek için yukarıdaki grafiklerden hangileri çizilebilir?
A) Yalnız I B) Yalnız II C) I ve II D) II ve III

2 Ali aşağıdaki gibi kurduğu iki farklı düzenekle kendisini yukarı doğru hareket ettirmek istemektedir.

1. Düzenek 2. Düzenek

Buna göre Ali’nin kurduğu düzeneklerle ilgili hangi yorumu yapmak doğru olmaz?
(Ali 600 N ağırlığındadır. Makara ağırlıkları ihmal edilecektir.)

A) Ali her iki düzenekteki ipi 2 metre çektiğinde 1. düzenekte daha yükseğe çıkabilir.
B) 2. düzenekteki ip daha fazla çekilirse eşit miktarda iş yapılabilir.
C) Ali 1. düzenekte 300, 2. düzenekte 150 N’luk kuvvetler uygulayarak kendisini hareket ettirebilir.
D) Ali aynı kuvveti uyguladığında en fazla işi 2. düzenekteki sistemle yapmıştır.
